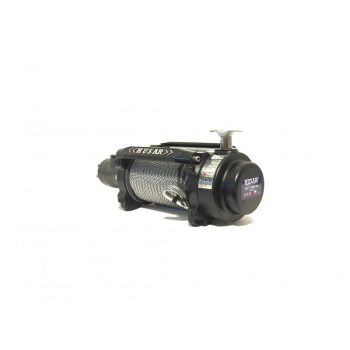

BST H 15000lbs Technické specifikace
Tahová kapacita: 15000 lbs (6804 kg)
Objem motoru: 65 ml/r
Průtok oleje: 5～45 l/min
Tlak: 14 MPa
Převod: 2-stupňová planetová
Převodový poměr: 26:1
Lano: 25,5m x Ø 11 mm
Naváděcí kladka: Naváděcí kladka se 4 roličkami
Hmotnost: 65 kg
Rozteč montážních šroubů: 254 mm × 114,3 mm
Rozměry: (D x Š x V) 519 mm × 226 mm × 262 mm
|
|
|||||||||||||
| lbs | 0 | 5000 | 10000 | 12000 | 15000 | ||||||||
|
Tah lana |
kg | 0 | 1361 | 2722 | 4536 | 5443 | |||||||
| Rychlost lanoviny | m/min | 0.7 | 1.4 | 2.7 | 4.6 | 5.3 | |||||||
| Tlak | PSI | 290.1 | 623,7 | 1261,8 | 1450,3 | 1885.4 | |||||||
| Průtok oleje | l/min | 5 | 10 | 20 | 35 | 50 | |||||||
|
|||||||||||||
|
1 | 2 | 3 | 4 | |||||||||
| lbs | 15000 | 12120 | 10168 | 8757 | |||||||||
|
kg | 6804 | 5498 | 4612 | 3972 | ||||||||
|
m | 5 | 11.3 | 18.6 | 25.5 | ||||||||
(bez daně:26 462 Kč)
Hydraulický naviják Husarwinch BST 18 000 Ibs (8 165 kg), s ocelovým lanem
je určen především pro velké off-road a užitková vozidla (pick-up). Je navržen do extrémních podmínek nebo prostředí, kde se potřebujete spolehnout na vynikající kvalitu materiálu, dlouhou životnost a vysokou tažnou sílu přes 8t.
Technická specifikace:
Stupeň krytí: IP65
Tažná síla: 18000 lbs / 8 165 kg
Převodový poměr: 34:1
Průtok oleje: 5-60l / min
Tlak: 13Mpa
Délka lana: 26,5 m
Průměr lana: 12 mm
Převodovka: dvoustupňová převodovka – planetová
Rozměry (DxŠxV): 541 x 390 x 320 mm
Hmotnost sady: 69 kg
Rozteč upevňovacích otvorů: 254 mm × 114.3 mm
| Rychlost lana a proud motoru (první vrstva) | ||||||
| lbs | 0 | 10000 | 12000 | 15000 | 18000 | |
| Tah lana | kg | 0 | 4536 | 5443 | 6843 | 8165 |
| Rychlost lanoviny | m/min | 0.5 | 2.0 | 3.0 | 5.5 | 6.0 |
| Tlak | PSI | 290.1 | 1261,8 | 1450,3 | 1775.2 | 1885.4 |
| Průtok oleje | l/min | 5 | 10 | 20 | 30 | 60 |
| Tahová síla a kapacita lana | ||||||
| Vrstva kabelu | 1 | 2 | 3 | 4 | ||
| lbs | 18000 | 12120 | 10168 | 8757 | ||
| Hodnocené tahové zatížení na vrstvu | kg | 8165 | 5498 | 4612 | 3972 | |
| Kapacita lana na vrstvu | m | 5.5 | 12.4 | 20.1 | 26.5 | |
(bez daně:28 573 Kč)
HusarWinch hydraulický naviják 20000 lbs (9072 kg)
Nosnost: 20000 lbs (9072 kg)
Průtok oleje: 15～75 l/min
Tlak: 17,5 MPa
Převod: 39:1
Lano: 48 m x Ø 14 mm
Hmotnost: 163 kg
Rozměry: 784 x 390 x 320 mm
| Rychlost lana a proud motoru (první vrstva) | ||||||
| lbs | 0 | 4000 | 8000 | 15000 | 20000 | |
| Tah lana | kg | 0 | 1814 | 3629 | 6804 | 9072 |
| Rychlost lanoviny | m/min | 1.8 | 3.6 | 6.0 | 7.2 | 9.0 |
| Tlak | PSI | 362,6 | 608.1 | 1232,8 | 2030.5 | 2538.1 |
| Průtok oleje | l/min | 15 | 30.0 | 50,0 | 60,0 | 75,0 |
| Tahová síla a kapacita lana | ||||||
| Vrstva kabelu | 1 | 2 | 3 | 4 | ||
| lbs | 20000 | 16889 | 14615 | 12881 | ||
| Hodnocené tahové zatížení na vrstvu | kg | 9072 | 7661 | 6629 | 5843 | |
| Kapacita lana na vrstvu | m | 10.3 | 22.5 | 35.9 | 48,0 | |
(bez daně:77 489 Kč)

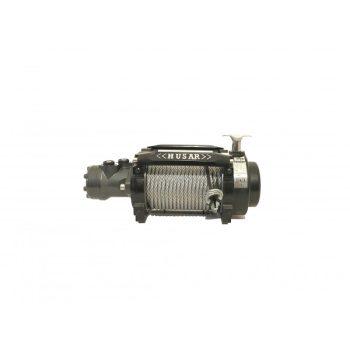

HusarWinch hydraulický naviják 12000 lbs (5443 kg)
Nosnost: 12000 lbs / 5443 kg
Průtok oleje: 5～45 l/min
Tlak: 14 MPa
Převod: 25,5:1
Lano: 25,5 m x 10,2 mm
Hmotnost: 53 kg
Rozměry: 519x235x246 mm
|
|||||||||||||
| lbs | 0 | 3000 | 6000 | 9000 | 12000 | ||||||||
| Tah lana | kg | 0 | 1361 | 2722 | 4082 | 5443 | |||||||
| Rychlost lanoviny | m/min | 0.7 | 1.4 | 2.7 | 4.6 | 5.1 | |||||||
| Tlak | PSI | 290.1 | 652.7 | 986,2 | 1305.3 | 1812.9 | |||||||
| Průtok oleje | l/min | 5.0 | 10.0 | 20.0 | 35.0 | 40,0 | |||||||
|
|||||||||||||
| Vrstva kabelu | 1 | 2 | 3 | 4 | |||||||||
| lbs | 12000 | 9000 | 6000 | 3000 | |||||||||
| Hodnocené tahové zatížení na vrstvu | kg | 5543 | 4082 | 2722 | 1362 | ||||||||
| Kapacita lana na vrstvu | m | 5 | 11.3 | 18.6 | 25.5 | ||||||||
.jpg)
(bez daně:22 260 Kč)
|
|||||||||||||
| lbs | 0 | 4000 | 6000 | 8000 | 12000 | ||||||||
| Tah lana | kg | 0 | 1814 | 2722 | 3629 | 5443 | |||||||
| Rychlost lanoviny | m/min | 0.9 | 1.8 | 3.6 | 7.2 | 9.5 | |||||||
| Tlak | PSI | 435.1 | 986,2 | 1334,3 | 1740.4 | 2175 | |||||||
| Průtok oleje | l/min | 5.0 | 10.0 | 20.0 | 40,0 | 60,0 | |||||||
| Tahová síla a kapacita lana | ||||||
| Vrstva kabelu | 1 | 2 | 3 | 4 | ||
| lbs | 12000 | 8000 | 6000 | 4000 | ||
| Hodnocené tahové zatížení na vrstvu | kg | 5543 | 3629 | 2722 | 1814 | |
| Kapacita lana na vrstvu | m | 7 | 15 | 18.6 | 25.5 | |
(bez daně:28 757 Kč)
HusarWinch hydraulický naviják 17637 lbs (8000 kg)
Nosnost: 17637 lbs / 8000 kg
Průtok oleje: 5～50 l/min
Tlak: 15 MPa
Převod: 38:1
Lano: 32 m x Ø14 mm 8-M14
Hmotnost: 138 kg
Rozteč montážních šroubů: 400 × 220 mm, 400 × 120 mm
Rozměry: 665 × 226 × 262 mm
| Rychlost lana a proud motoru (první vrstva) | ||||||
| lbs | 0 | 4409 | 8818 | 1328 | 17637 | |
| Tah lana | kg | 0 | 2000 | 4000 | 6000 | 8000 |
| Rychlost lanoviny | m/perc | 1.8 | 2.5 | 3.2 | 4 | |
| Tlak | PSI | 290.1 | 609.2 | 1131,3 | 1508 | 1885.4 |
| Průtok oleje | l/perc | 5 | 10 | 20 | 30 | 60 |
|
|||||||||||||
| Vrstva kabelu | 1 | 2 | 3 | ||||||||||
| lbs | 17637 | 1498 | 1302 | ||||||||||
| Hodnocené tahové zatížení na vrstvu | kg | 8000 | 6795 | 5906.0 | |||||||||
| Kapacita lana na vrstvu | m | 9 | 20 | 32 | |||||||||
(bez daně:79 524 Kč)
HusarWinch hydraulický naviják 35000 lbs (15875 kg)
BST H 35000 font Technické specifikace
Nosnost: 15875 kg
Doporučený drátový lano (Ø× D): Ø22mm, 50m
Tlak: 16 MPa
Spojka: Pneumatická Pneumatická spojka
Tlak: 0,4-0,8 MPa
Olej: Průmyslový převodový olej 220
Olejová kapacita: 0,8 litru
Šrouby: 8×M20, 10.9 třída
Hrubá hmotnost: 320 kg
Rozměr bubnu (Ø.×D): Ø210 mm × 340 mm
Vzor šroubů: 522 mm × 180/280 mm 8- Ø22
Rozměry (V × Š × H): 1077 mm × 640 mm × 420 mm
|
||||||||||||
| Vrstva lana | 1 | 2 | 3 | 4 | 5 | |||||||
| Tah na vrstvě lana | 35000lbs | 28000lbs | 24500lbs | 21000lbs | 19000lbs | |||||||
| 15875 kg | 12700 kg | 11113 kg | 9525 kg | 8618 kg | ||||||||
| Maximální rychlost v závislosti na vrstvě | 8.17 m/min | 9.45 m/min | 10.85 m/min | 12.19 m/min | 13.56 m/min | |||||||
(bez daně:166 382 Kč)

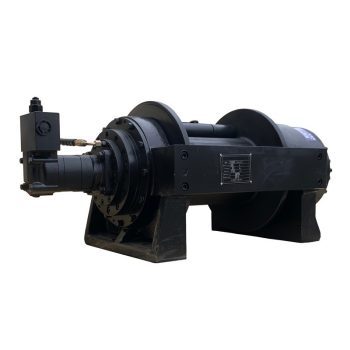

HusarWinch hydraulický naviják 45000 lbs (20400 kg)
| Rychlost lana a proud motoru (první vrstva) | |||||
| Vrstva lana | 1 | 2 | 3 | 4 | 5 |
| Tah na vrstvě lana | 45000lbs | 28000lbs | 24500lbs | 21000lbs | 19000lbs |
| 20411 kg | 16329 kg | 14061 kg | 12247 kg | 10886 kg | |
| Maximální rychlost v závislosti na vrstvě | 8.17 m/min | 9.45 m/min | 10.85 m/min | 12.19 m/min | 13.56 m/min |
(bez daně:221 305 Kč)
