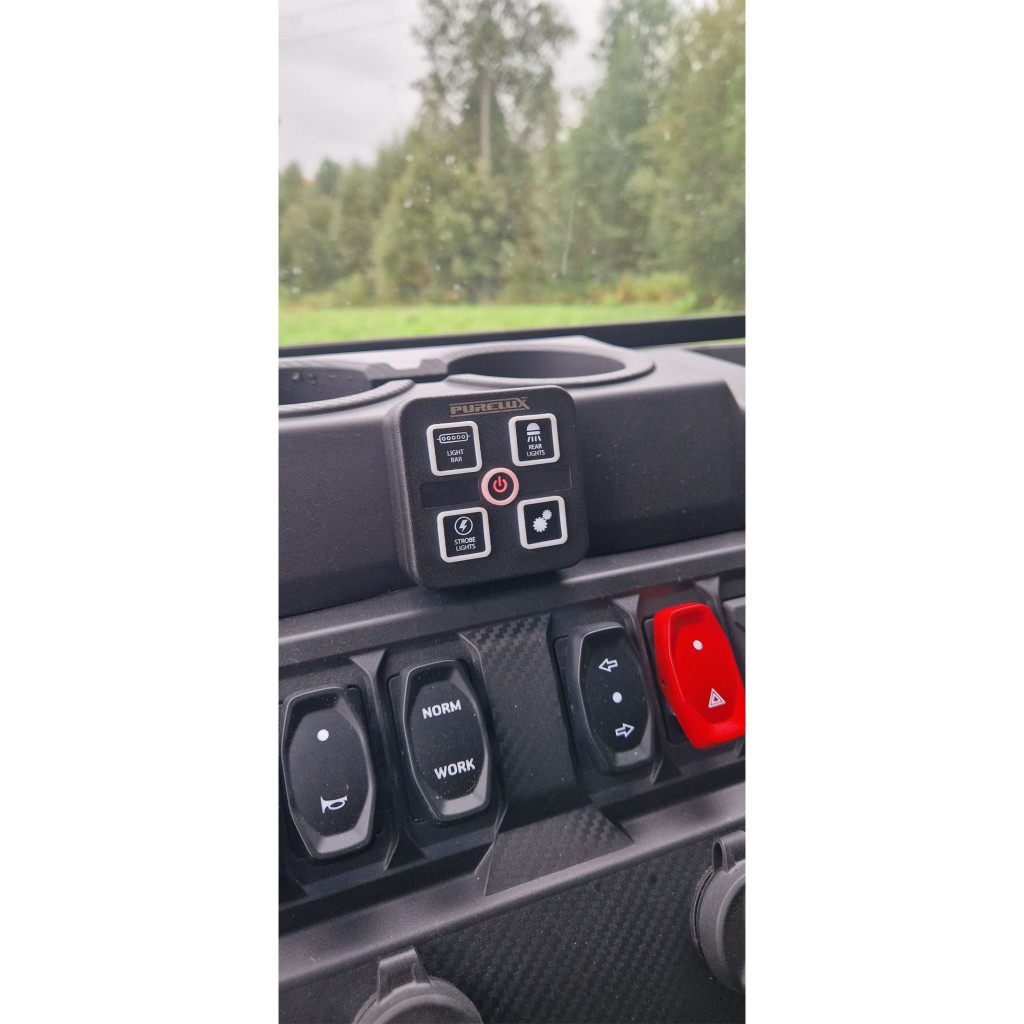

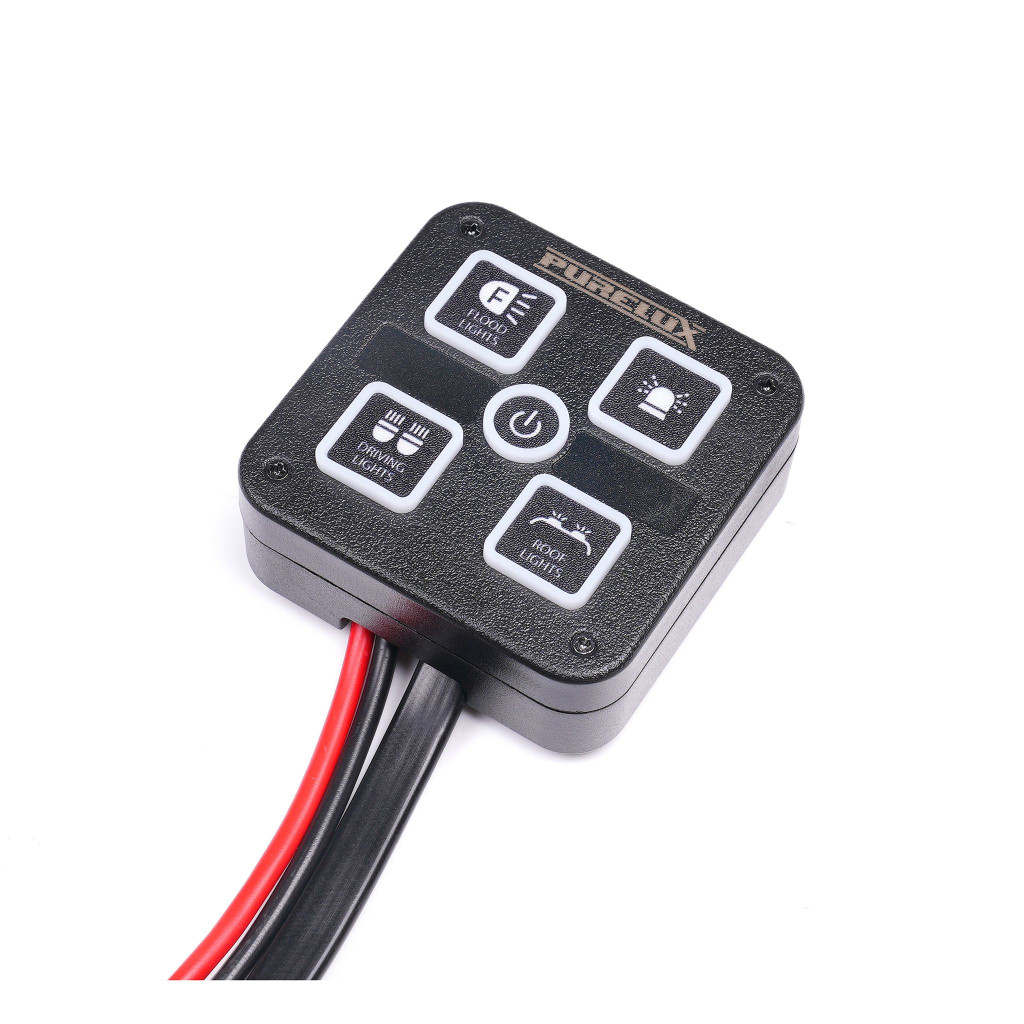

A Purelux Mini műszerfal-vezérlő egy nagyon kényelmes és könnyen használható kapcsolópanel, amely akár négy különböző világítási csoportot vagy más elektromos eszközt is vezérelhet ugyanarról a helyről. Ideális például egy kis építőipari gép, kisteherautó vagy SUV munka- és kiegészítő lámpáinak, figyelmeztető lámpáinak vagy akár jelzőfényeinek vezérlésére közvetlenül a jármű fülkéjéből. Teljesen vízálló kialakításának (IP67) köszönhetően a kapcsolópanel gond nélkül használható csónakokban, ATV-kben, motoros szánokban vagy más olyan járművekben is, ahol esőnek vagy fröccsenésnek van kitéve. A kapcsolópanelhez csatlakoztatott lámpák egyenként be- és kikapcsolhatók, emellett a középső kapcsolóval egyszerre lehet kikapcsolni a panel mögé telepített összes eszközt. Természetesen minden gomb mögé teljes világítási csoportok is csatlakoztathatók, pl. mennyezeti lámpák, így a tetőn lévő összes lámpa egy gombbal működik. A lámpák folyamatosan (a kapcsoló megpöccintésével) vagy pillanatnyilag (a kapcsoló teljes lenyomásával) kapcsolhatók. Ez lehetővé teszi a panel használatát például a figyelmeztető lámpák vezérlésére több üzemmóddal, az egyik kapcsoló a lámpa bekapcsológombjaként, a másik pedig az üzemmód megváltoztatására szolgál. Így a lámpa minden funkciója további beállítások nélkül használható, és a kezelés egyszerű.
A kapcsolópanelhez összesen 18 különböző képmatrica tartozik, amelyek segítségével különböző funkciókat lehet megjelölni a kapcsolókon. A matricák segítségével a kapcsolók egyértelműen megjelölhetők, és a felhasználónak nem kell megjegyeznie, hogy melyik gomb melyik lámpát vagy funkciót vezérli. A kapcsolópanelen lévő szimbólum a háttérvilágításnak köszönhetően tisztán világít, így a panel sötétben is könnyen használható. A kapcsoló áramerőssége 240 W @12V és 480 W @24V. Az egyidejűleg bekapcsolt elektromos készülékek teljesítménye tehát összesen 240 W (vagy 480 W) lehet.

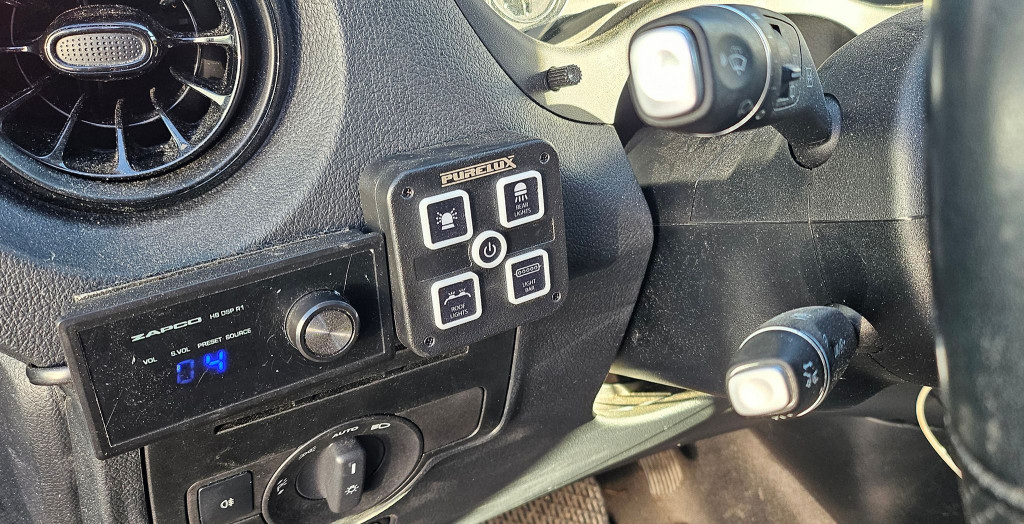

A Mini műszerfal-vezérlő rendkívül tartós 3M ragasztóval rendelkezik, amely lehetővé teszi a kapcsolópanel gyakorlatilag bármilyen felületre történő rögzítését. A matricatartó mellett a műszerfalvezérlő külön állvány segítségével is beépíthető a járműbe, így a tartót közvetlenül a járműhöz csavarozva állandó telepítést kap. Mindkét rögzítési mód alkalmazásával a kapcsoló a jármű belsejének szép részévé válik, és a vezetőnek soha nem kell keresnie a panelt. Ezenkívül a vezérlő kényelmes memória funkcióval is rendelkezik, ami azt jelenti, hogy ugyanabban az üzemmódban kapcsolja fel a lámpákat, mint az áramellátás kikapcsolása előtt.

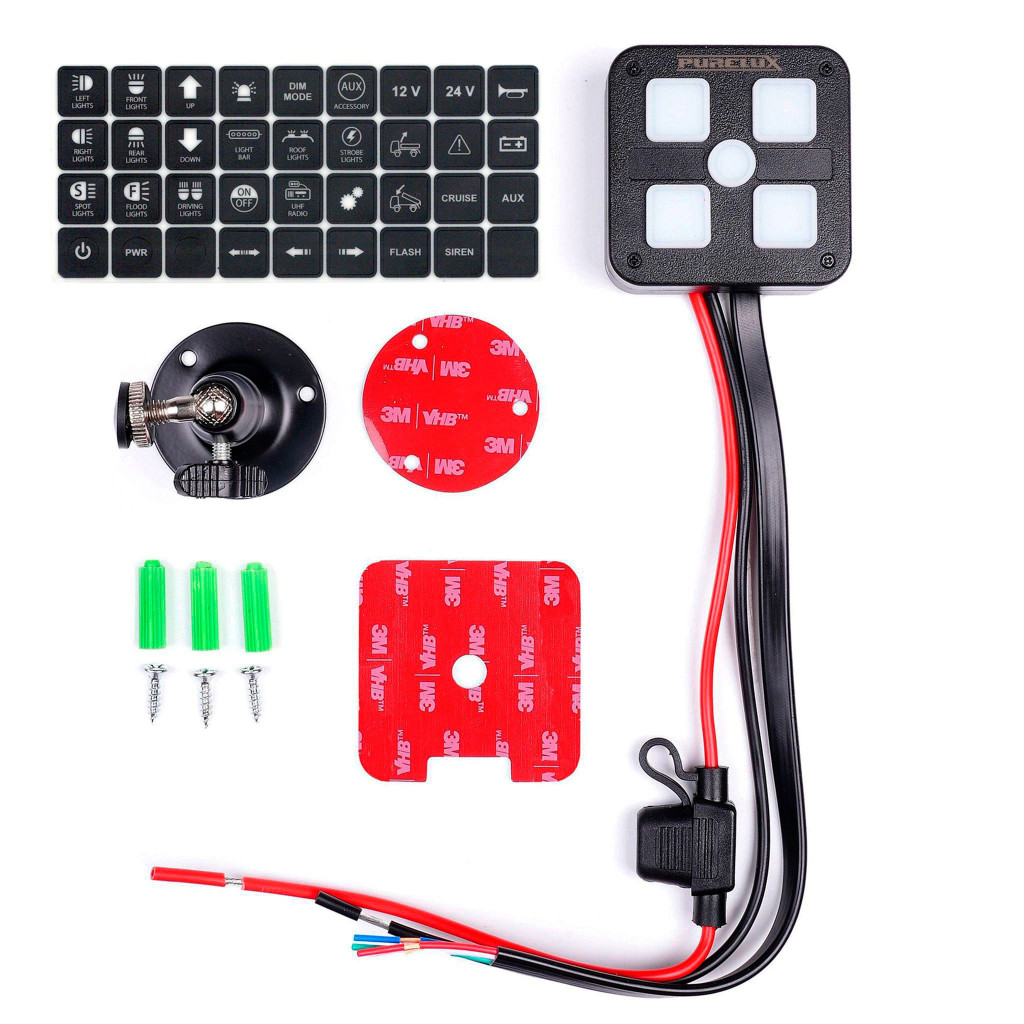

Mi van a csomagban?
- Kapcsolópanel
- 3M öntapadós tartó
- Matricalap kapcsolóhoz (36 matrica)
- Állvány csavaros rögzítéssel
- 3 x csavar
- Szerelési és csatlakoztatási útmutató
Műszaki adatok
Gyártmány és modell: Kapcsolópanel Purelux Mini műszerfal vezérlő
Felhasználási terület: 4 elektromos egység működtetése és vezérlése ugyanarról a kapcsolópanelről
Üzemi feszültség: 10-30V
Teljesítményosztály: 240W @ 12V, 480W @ 24V
Maximális áram: 20A
Méretek: 62 x 62 x 25 mm
Súly: 110 g
Kábelhossz: kb. 30 cm
18 jelölőmatricát tartalmaz
Jóváhagyások: EMC: ECE: R10
Garancia: 24 hónap
Gyors útmutató

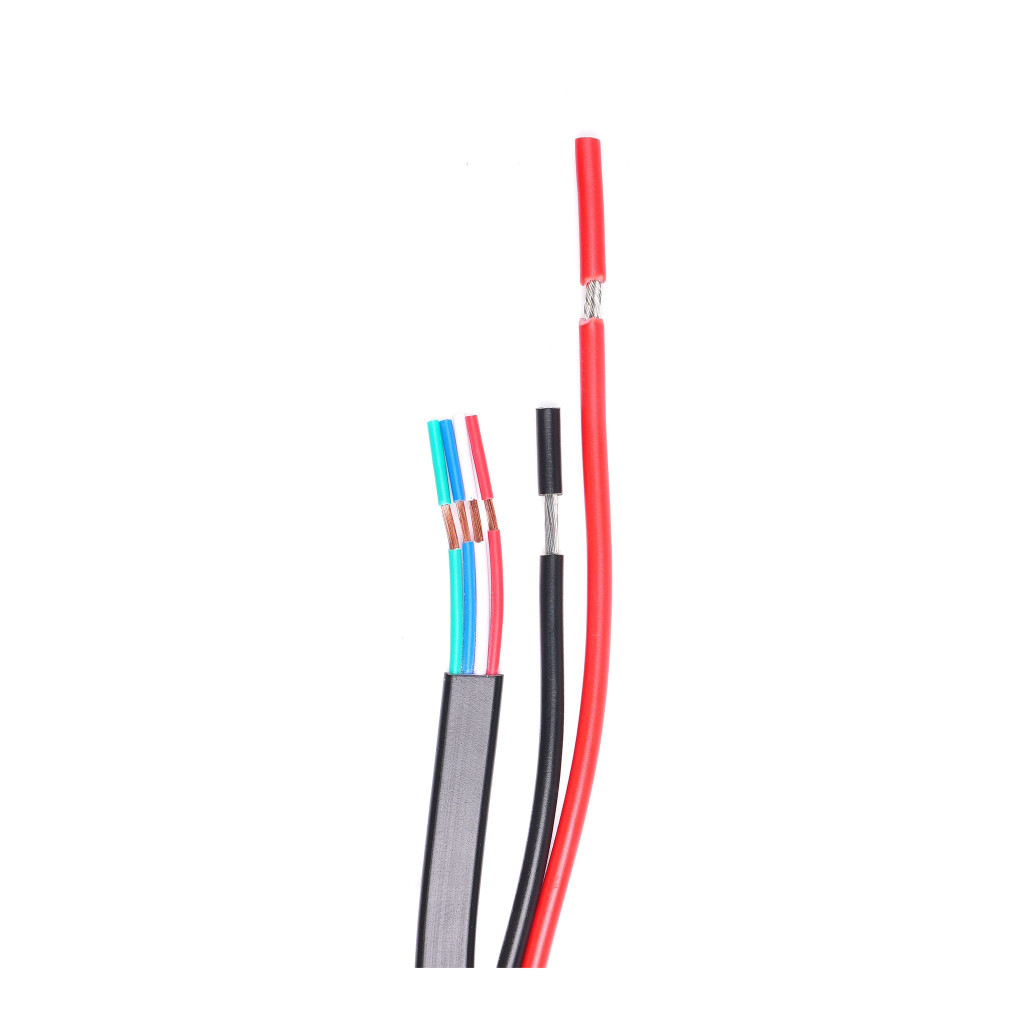

Csatolás
Piros: Tápellátás (+)
Fekete: Föld (-)
Kék: P1 kimenet (bal felső sarok)
Piros: P2 kimenet (jobb felső sarok)
Zöld: P3 kimenet (bal alsó sarok)
Fehér: P4 kimenet (jobb alsó sarok)
Gomb funkció kiválasztása
- Nyomja meg a Be/Ki
- Tartsa / engedje el
Az üzemmód megváltoztatásához kapcsolja ki a főkapcsolót, és nyomja meg és tartsa lenyomva a bekapcsológombot a kívánt gombbal együtt, amíg kattanó hangot nem hall.
Master Switch
A panel segítségével beállítható egy úgynevezett Master Switch is, amellyel a kívánt gombok vezérelhetők. A gyakorlatban ez azt jelenti, hogy ha az 1. kapcsolót választják mesternek, akkor az úgy konfigurálható, hogy az 1. gomb megnyomásakor a 2. és 3. gomb is be- és kikapcsoljon. Így a 2., 3. és 4. kapcsoló saját fénycsoportjaikat/lámpáit vezérelheti, és az 1. kapcsoló megnyomásakor az 1., 2. és 3. kimenethez csatlakoztatott lámpák bekapcsolnak.
A főkapcsoló konfigurálása a kívánt kapcsoló lenyomásával történik, amíg kattanó hangot nem ad. Ezt követően a kapcsolók megnyomásával kiválaszthatja, hogy mely kapcsolók működjenek a főkapcsoló mögött. A főkapcsoló ugyanúgy letiltható.
