A PROBLÉMA :
Sorosan kapcsolt 6V-os akkumulátorok töltésekor semmi nem garantálja, hogy akkumulátorokra azonos töltőfeszültség jusson. Ezért az egyik akkumulátorra alacsonyabb (pl: 6.8 V) a másikra magasabb
(pl: 7,6 V ) töltőfeszültség jut azonos töltőáram mellett.
EREDMÉNY:
Ez a folyamat öngerjesztő és mindkét akkumulátor idő előtti meghibásodásához vezet. Az alultöltött akkumulátor a kialakuló szulfátréteg miatt fokozatosan elveszti a kapacitását, a másik akkumulátor a rendszeres túltöltés okozta kiszáradás majd a bekövetkező cellazárlat miatt megy tönkre.
Működési elv:
A kiegyenlítő méri az összes töltőfeszültséget és kiszámolja ennek középértékét. Ha valamelyik akkumulátor töltőfeszültsége ezt az értéket több mint 0.1 Volttal meghaladja, akkor a töltőáram egy részét erről az akkumulátorról a másikra irányítja. Így az össz-töltőfeszültségre nincsen hatással.
Működési feltételek:
Leáll, ha 5,2V alatt van bármelyik akksi.
Leállás alatt 2mA-ra csökken a fogyasztása.

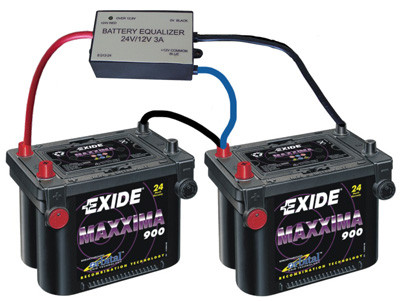

Hogy bemutassuk a kiegyenlítő működését sorba kötöttünk két akkumulátort, és mértük a rájuk jutó töltőfeszültséget.
1. szakasz: Töltés és kiegyenlítő nélkül sorba kötöttük az akkumulátorokat, így a terheletlen kapocsfeszültséget mértük (6,3 V illetve 6,3 V )
2. szakasz: Kiegyenlítő nélkül 14,4 V állandó feszültségű töltőre kapcsoltuk őket. (6,8V és 7,6V) (alultöltés illetve túltöltés)
3. szakasz: A kiegyenlítőt is rákapcsoltuk az akkumulátorokra. (7,18 V és 7,22V) Látható, hogy azonnal megszűnt az alul- illetve túltöltés.
4. szakasz : Ismét kiegyenlítő nélkül töltöttük őket.
(6,8V és 7,6V)
LED jelzései:
– folyamatos fény – a készülék üzemel, a kiegyenlítő áram nagyobb kb. 5A-nél
– villogó fény – kiegyenlítő áram kb. 0,5-5A
– a LED ritkábban, halványan villog – az akkuk kiegyenlítettek
Eredmény:
– Csökkenő töltőfeszültség a túltöltött akkumulátoron
– Növekvő töltőfeszültség az alultöltött akkumulátoron
– A létrejövő azonos töltöttségi szint miatt nő az indítási képesség és a kapacitás
– Hosszabb akkumulátor élettartam
Alkalmazás:
– 6V-os akkumulátorokkal szerelt járművek
– takarítógépek
– mindenütt, ahol kettő vagy több sorba kapcsolt 6V-os akkumulátor biztosítja a feszültséget.
